Radar de surveillance des pentes de la série MS-SAR Solution de surveillance intelligente des géorisques de haute précision, par tous les temps

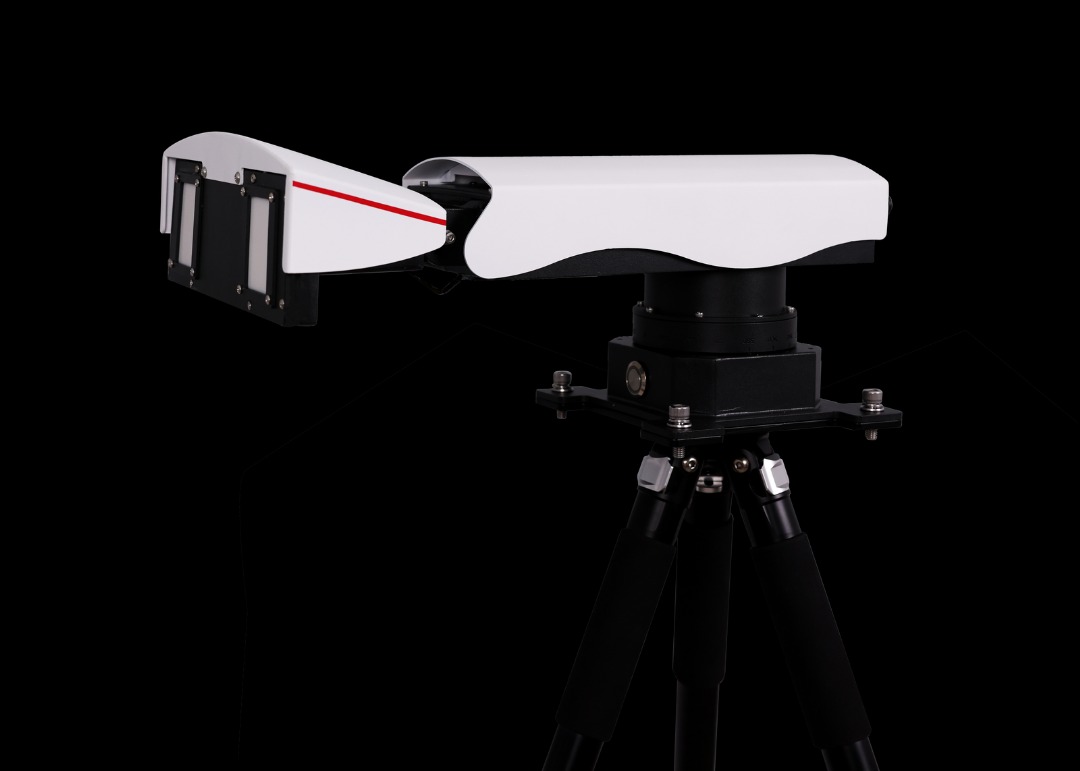

1. MS-SAR1000 : conception légère et portable, une aide fiable pour les interventions d’urgence

Portable pour une personne, déployable en 5 minutes : la surveillance des urgences en cas de risques géologiques n’a jamais été aussi efficace !

Le MS-SAR1000 est léger et portable, pesant moins de 5 kg, ce qui facilite son transport par une seule personne et son déploiement rapide en 5 minutes. Sa technologie SAR en forme d’arc permet un balayage à 360° ou ciblé, avec un angle de couverture vertical allant jusqu’à 45°, éliminant ainsi le besoin d’infrastructures complexes. Idéal pour les zones montagneuses reculées et les sites de secours en cas de catastrophe.

Fonctionnement par tous les temps avec alerte précoce intelligente

Indice de protection IP65, l’appareil fonctionne de manière stable à des températures extrêmes (-40 °C à +65 °C) et résiste à des vents jusqu’à 12 degrés, sans être affecté par la pluie, la neige, le brouillard ou l’obscurité. Lorsque les données de surveillance dépassent les seuils prédéfinis, le système déclenche des alertes multi-niveaux (alarmes sonores/visuelles, notifications SMS) et transmet les données en temps réel par 4G/5G ou par communication satellite, garantissant ainsi aux gestionnaires des mises à jour rapides de l’état des pistes.

Applications multi-scénarios pour la sécurité routière

ComNav a mis en œuvre avec succès des projets de surveillance des pentes en Chine, couvrant les pentes rocheuses, les sols et les pentes mixtes. Lors d’un récent projet de surveillance des pentes d’autoroutes, l’équipe a identifié 26 zones rocheuses dangereuses, intégrant la surveillance radar et vidéo pour une gestion visuelle automatisée de la déformation des pentes, améliorant ainsi considérablement l’efficacité des alertes en cas de catastrophe.

Fusion multi-sources pour une surveillance intégrée du ciel et du sol

ComNav travaille actuellement sur un projet autoroutier dans une région montagneuse où l’érosion par ravinement est importante. L’érosion pluviale a provoqué des dolines de loess et des affaissements de la chaussée, tandis que la circulation dense et les pluies persistantes aggravent les dommages cumulatifs. Les inspections manuelles traditionnelles peinent à détecter les déformations millimétriques des pentes.

Forte de plus de dix ans d’expertise en surveillance de la sécurité routière, ComNav propose une solution automatisée et multi-sources de surveillance des pentes pour les glissements de terrain, les effondrements, les affaissements et les coulées de boue. Elle permet une surveillance en temps réel de haute précision, 24h/24 et 7j/7, améliorant ainsi le système intégré de surveillance des pentes « ciel-sol » et favorisant un entretien durable des routes.

2. MS-SAR5000 : Précision millimétrique + Mises à jour en temps réel – La référence du secteur pour la surveillance des pentes élevées

Précision de 0,1 mm avec des données actualisées toutes les minutes, ne laissant aucune place aux risques potentiels !

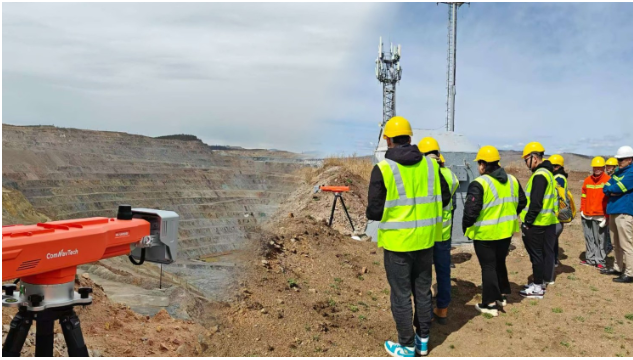

Dans le domaine de la surveillance de la stabilité des pentes, le radar de surveillance de pentes ComNav MS-SAR5000 est devenu une référence du secteur pour la surveillance des fortes pentes grâce à sa précision millimétrique et à sa capacité de mise à jour des données en temps réel. Cet appareil complète le MS-SAR1000, un appareil léger, et forme ainsi une solution complète, de la surveillance d’urgence à la surveillance à long terme, offrant une protection complète pour la sécurité des pentes dans les secteurs minier, hydroélectrique et des transports.

Performances de surveillance de qualité professionnelle, complétant le MS-SAR1000

Le MS-SAR5000 utilise la technologie SAR avec une précision de surveillance atteignant 0,1 mm, permettant de détecter avec précision les déformations subtiles des pentes. Comparé à la précision submillimétrique du MS-SAR1000, il est plus adapté aux zones critiques nécessitant une surveillance extrêmement précise, telles que les grandes pentes de mines à ciel ouvert et les zones de réservoirs de barrages hydroélectriques.

Portée de surveillance ultra-longue de 5 km, bien supérieure aux 800 m du MS-SAR1000, ce qui le rend idéal pour la surveillance des risques géologiques à grande échelle. Prise en charge du balayage panoramique à 360° : surveillance sans angle mort combinée à la technologie d’interférométrie différentielle pour générer des données de déformation de haute précision en temps réel. Mises à jour des données toutes les minutes, elles garantissent la rapidité des résultats de surveillance et fournissent des informations actualisées pour la prise de décision.

Fonctionnement stable par tous les temps, adaptable aux environnements extrêmes

Similaire au MS-SAR1000, le MS-SAR5000 bénéficie d’un indice de protection IP65 et peut fonctionner à des températures extrêmes, de -30 °C à +60 °C. Cependant, sa conception basse consommation de 40 W et ses multiples modes d’alimentation (secteur, générateur diesel, solaire) le rendent plus adapté aux scénarios de surveillance fixe à long terme, tandis que le MS-SAR1000 est davantage destiné à une utilisation d’urgence portable.

Déploiement flexible et gestion intelligente

Le MS-SAR5000 adopte une conception modulaire de 12 kg, légèrement plus lourd que le MS-SAR1000 (5 kg), mais prend en charge la surveillance fixe à long terme et le déploiement d’urgence. Contrairement au MS-SAR1000, qui offre un déploiement rapide, le MS-SAR5000 excelle dans la création de réseaux de surveillance à l’échelle du système.

✔ Surveillance fixe : Convient aux zones minières, aux projets hydroélectriques et à d’autres scénarios nécessitant une surveillance à long terme, accumulant des données de haute précision pour construire des modèles d’évaluation de la stabilité des pentes.

✔ Déploiement d’urgence : Réponse rapide aux risques géologiques soudains, travaillant en coordination avec MS-SAR1000 pour former un réseau de surveillance « fixe + mobile ».

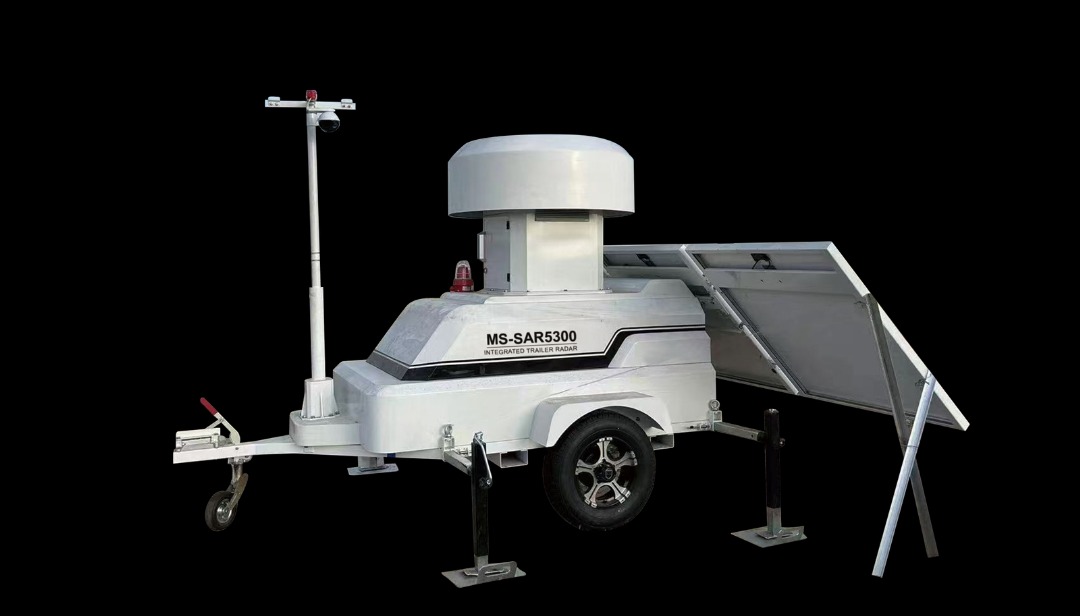

3. MS-SAR5300 : Surveillance mobile à grande échelle, gardien intelligent pour la sécurité des mines

Surveillance ultra longue portée de 5 km + déploiement rapide monté sur remorque pour une couverture complète de la surveillance des pentes des mines à ciel ouvert !

Dans le domaine de la surveillance des pentes, la série MS-SAR de ComNav constitue une matrice technologique complète. La nouvelle station radar de surveillance intégrée sur remorque MS-SAR5300 complète le MS-SAR1000 portable et le MS-SAR5000 fixe de haute précision avec des fonctionnalités différenciées. Elle est spécialement conçue pour les grandes mines à ciel ouvert, les projets hydroélectriques et autres scénarios nécessitant des ajustements dynamiques de la position de surveillance.

Il peut être rapidement remorqué jusqu’aux points de surveillance pour un balayage dynamique. Sa technologie de fusion radar-3D permet de détecter en temps réel les déformations millimétriques causées par les glissements de terrain, les effondrements et les coulées de débris, tout en fournissant des alertes instantanées via la plateforme cloud intelligente pour garantir la sécurité et l’efficacité des opérations minières.

Principaux avantages : surveillance mobile et intégration système

Mobilité tout-terrain :  Équipé d’un châssis tout-terrain et d’un système de mise à niveau indépendant, il permet un déploiement rapide sur les routes minières complexes, surmontant ainsi les contraintes liées à un déplacement difficile après une installation fixe du MS-SAR5000. Les systèmes intégrés d’alimentation, de communication et de climatisation permettent un fonctionnement « stop-and-use », optimisant ainsi sa capacité opérationnelle durable par rapport à la portabilité du MS-SAR1000.

Surveillance intégrée multirisque :  Compatible avec les systèmes GNSS, les pluviomètres, les capteurs d’humidité du sol, etc., ce système d’alerte multiparamètres est plus complet que le MS-SAR1000/5000. La technologie de fusion radar-3D permet une imagerie stéréoscopique des champs de déformation, compensant ainsi les limitations de perspective de la surveillance par radar unique.

Couverture à très grande échelle : conserve le même rayon de surveillance de 5 km que le MS-SAR5000, mais réalise une surveillance de patrouille sur des dizaines de kilomètres carrés grâce à la mobilité des remorques.

4. Plateforme de gestion intelligente : SmartMonitor

Toutes les séries MS-SAR sont équipées de la plateforme cloud SmartMonitor développée par ComNav, permettant :

✔ Analyse de fusion de données multi-appareils

✔ Simulation dynamique du champ de déformation 3D

✔ Avertissement à plusieurs niveaux (SMS/audio-lumière/e-mail)

✔ Visualisation mobile en temps réel

Collaboration en ligne multi-utilisateurs, partage de données en temps réel et analyse par fusion multi-capteurs (GNSS, pluviomètre, etc.). Grâce aux SMS, aux e-mails, aux alertes sonores et lumineuses et à d’autres méthodes d’alerte, les utilisateurs peuvent connaître l’état des pentes à tout moment et en tout lieu, améliorant ainsi considérablement l’efficacité des interventions d’urgence.

La technologie mène, la sécurité suit

ComNav a établi un système technique à trois niveaux grâce à l’application combinée des produits de la série MS-SAR, allant de l’enquête au niveau centimétrique (MS-SAR1000), de la surveillance au niveau millimétrique (MS-SAR5000) à la mesure de précision dynamique (MS-SAR5300), fournissant un support précis pour la gestion de la sécurité des pentes à différentes étapes.

La série MS-SAR révolutionne la surveillance des pentes avec précision, flexibilité et intelligence : votre meilleure défense contre les géorisques.

Prêt à moderniser votre système de surveillance ? Découvrez la sécurité sur les pistes nouvelle génération grâce à la technologie de pointe de ComNav !
